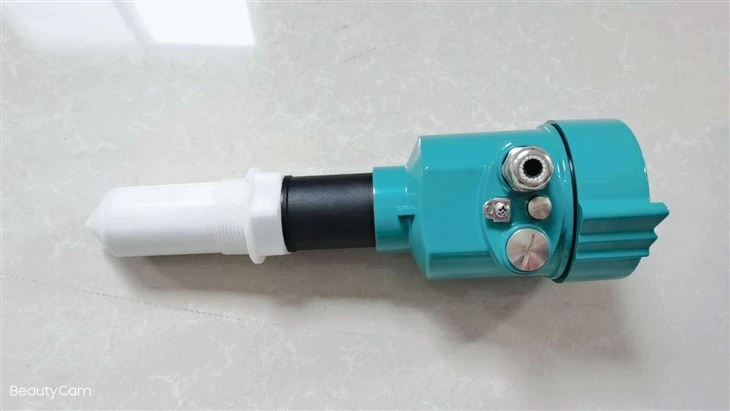

سطح سنج رادار

1. نمای کلی محصول:

گیج سطح رادار سری JYDAR-6سری X به این صورت است که موج الکترومغناطیسی با سرعت نور در فضا منتشر می‌شود و هنگامی که با سطح محیط اندازه‌گیری شده مواجه می‌شود، بخشی از انرژی آن به عقب منعکس شده و توسط همان آنتن دریافت می‌شود. با توجه به فاصله زمانی بین دو پالس، فاصله آنتن تا سطح محیط اندازه گیری شده محاسبه می شود.

2. اصل محصول:

سیستم آنتن پالس های بسیار کوتاه مایکروویو را با انرژی ارسالی بسیار کم ارسال و دریافت می کند. امواج رادار با سرعت نور حرکت می کنند. زمان اجرا می تواند توسط قطعات الکترونیکی به سیگنال سطح تبدیل شود. یک روش ویژه گسترش زمان اندازه گیری های پایدار و دقیق را در دوره های زمانی بسیار کوتاه تضمین می کند. حتی اگر پژواک های کاذب در شرایط کاری پیچیده وجود داشته باشد، می توان از آخرین فناوری ریزپردازش و نرم افزار اشکال زدایی برای تجزیه و تحلیل دقیق پژواک موقعیت مواد استفاده کرد.

※وارد:

آنتن پالس های مایکروویو منعکس شده را دریافت کرده و به مدار الکترونیکی ارسال می کند. یک ریزپردازنده سیگنال را پردازش می کند و پژواک های تولید شده توسط میکروپالس ها را روی سطح ماده تشخیص می دهد.

شناسایی صحیح سیگنال اکو از طریق نرم افزار هوشمند تکمیل می شود و دقت می تواند به سطح میلی متری برسد. فاصله D از سطح ماده با فاصله زمانی پالس ها متناسب است:

D=C*T/2

که در آن C سرعت نور است، زیرا فاصله E از قوطی خالی،

موقعیت ماده/سطح L به این صورت است:

L=E-D

※خروجی:

با وارد کردن ارتفاع مخزن خالی E (= صفر)، ارتفاع کامل مخزن F (= مقیاس کامل) و برخی تنظیمات پارامتر کاربردی، دستگاه به طور خودکار با محیط اندازه‌گیری سازگار می‌شود.

مربوط به خروجی 4-20mA است.

3. درجه حفاظت

نحوه اطمینان از اینکه نصب با الزامات IP68 مطابق شکل نشان داده شده است: لطفاً اطمینان حاصل کنید که سر آب بندی آسیب نبیند.

کابل ابزار آسیبی ندیده است. لطفاً مطمئن شوید که کابل های استفاده شده مطابق با الزامات مقررات اتصال برق هستند. در حال پیش رفت

متر به طور کامل الزامات کلاس حفاظتی IP68 را برآورده می کند، لطفا از ضد آب بودن سر آب بندی کابل اطمینان حاصل کنید.

قبل از ورود به رابط الکتریکی، کابل را به سمت پایین خم کنید تا مطمئن شوید که آب به داخل محفظه جریان نمی یابد، به ① مراجعه کنید.

لطفاً لوله کابل را سفت کنید، به ② مراجعه کنید

لطفاً رابط الکتریکی استفاده نشده را با دوشاخه کور وصل کنید، به ③ مراجعه کنید

4. الزامات نصب:

فاصله توصیه شده از دیوار تا دیوار بیرونی محل نصب قرقره (1).

حداقل فاصله از دیواره لوله تا مخزن 1/6 قطر مخزن، حداقل 400 میلی متر است.

نمی توان آن را در بالای ورودی تغذیه نصب کرد و نمی توان آن را در موقعیت مرکزی نصب کرد.

5.ویژگی ها:

※ زاویه پرتو کوچک است، انرژی متمرکز است و توانایی ضد تداخل قوی تری دارد که دقت و قابلیت اطمینان اندازه گیری را بسیار بهبود می بخشد.

※ اندازه آنتن کوچک است و نصب آن آسان است.

※ ناحیه کور اندازه گیری کوچکتر است و اثر اندازه گیری برای مخازن کوچک نیز بسیار خوب است.

※ طول موج کوتاه تر است، که برای اندازه گیری سطح مواد ذرات کوچک مناسب تر است.

※ اندازه گیری بدون تماس، بدون سایش، بدون آلودگی.

※ سیگنال خروجی می‌تواند سیستم دو سیمه (4-20) mA@HART و سیستم چهار سیمه RS485@MODBUS را انتخاب کند و منبع تغذیه سیستم چهار سیم تا 12VDC کم است.

6. پارامترهای سطح سنج رادار:

7. مورد میدانی:

8. سؤالات متداول:

1. سوال: چگونه می توان مدل سطح سنج رادار را انتخاب کرد؟

پاسخ: لطفا با نمایندگان فروش یا مهندسین حرفه ای ما تماس بگیرید، ما بهترین راه حل را با توجه به شرایط سایت شما انتخاب می کنیم.

2. س: در مورد کیفیت محصولات شما چطور؟ گارانتی چطور؟

A: ما 20 سال تجربه در تحقیق و توسعه و تولید داریم. محصولات ما به بیش از 80 کشور در سراسر جهان صادر می شود و مورد تحسین کاربران قرار می گیرد. گارانتی محصول ما 18 ماه است. اگر خود محصول دارای مشکلات کیفی باشد، تجهیزات جدید را به صورت رایگان در اختیار شما قرار می دهیم.

3. س: آیا می توانم نمونه ها را تهیه کنم؟ MOQ چیست؟

A: البته، ما موجودی کافی برای کمک به شما در دریافت نمونه در کوتاه ترین زمان داریم و MOQ ما 1PCS است.

4. س: روش حمل و نقل شما چیست؟

پاسخ: ما حمل و نقل باری همکار خود را داریم که می تواند از طریق درب به درب، هوا به فرودگاه، راه آهن به ایستگاه، دریا به بندر ارسال شود، اگر حمل و نقل خود را دارید، می توانیم کالاها را به انبار تعیین شده در چین ارسال کنیم. رایگان.

5. س: روش های پرداخت چیست؟

A: ما از پرداخت TT، پرداخت آنلاین کارت اعتباری، پرداخت RMB، پرداخت Western Union، پرداخت LC پشتیبانی می کنیم.

اگر سوال بیشتری دارید، لطفا با ما تماس بگیرید، ما نمایندگان فروش و مهندسین حرفه ای را ترتیب خواهیم داد تا با شما تماس بگیرند تا به تمام سوالات شما پاسخ دهند. Henan Junyuan Automation Equipment Co., Ltd. از سوالات شما در هر زمان استقبال می کند! ! !
